Датчики специального назначения

• Измерения динамической деформации

• Измерение вибрации тела человека

• Криогеннаятемпература

• Высокаятемпература

• Модальные испытания

Среди разработок компании PCB имеется множество акселерометров для решения широчайшего спектра задач измерения. Среди этих датчиков можно отметить как изготовленные в единичном экземпляре эксклюзивные устройства, так и производимые тысячными партиями акселерометры, соответствующие специальным требованиям. Богатейший опыт и постоянное стремление к совершенствованию процессов разработки, производства и тестирования датчиков позволяют компании PCB полностью удовлетворить потребности заказчика в акселерометрах, необходимых для проведения уникальных измерений.

Во многих случаях использования имеющихся стандартных опций достаточно для конфигурирования требуемого датчика. Существует и множество специальных опций, начиная от дополнительных процедур тестирования или калибровки до полного изменения конструкции или проектирования с нуля. PCB поможет найти правильное решение для повседневных измерений и проведения нестандартных исследований.

Описание моделей, приведенное в данном разделе, дает лишь небольшое представление о специализированных акселерометрах.

Акселерометры для работы в криогенных средах (до -196 0С)

Характеристики

Значения в системе СИ

Модель акселерометра

351B03

351B04

351B11

351B41

351B42













Чувствительность (±10%)

10 мВ/g

10 мВ/g

5 мВ/g

100 мВ/g

100 мВ/g

Динамический диапазон

± 150 g

± 150 g

± 300g

± 15 g

± 15 g

Частотный диапазон (± 5%)

1 - 6000 Гц

1 - 6000 Гц

1 - 10000 Гц

1 - 2000 Гц

1 - 2000 Гц

Частотный диапазон (± 10%)

0,7 - 9000 Гц

0,7 - 9000 Гц

0,7 - 15000 Гц

0,7 - 3500 Гц

0,7 - 3500 Гц

Частотный диапазон (± 3 дБ)

0,35 - 15000 Гц

0,35 - 15000 Гц

0,35 - 30000 Гц

0,35 - 5000 Гц

0,35 - 5000 Гц

Разрешение

0,1 м/с2 (СКЗ)

0,1 м/с2 (СКЗ)

0,1 м/с2 (СКЗ)

0,005 м/с2 (СКЗ)

0,005 м/с2 (СКЗ)

Резонансная частота

≥ 35 кГц

≥ 35 кГц

≥ 35 кГц

≥ 15 кГц

≥ 15 кГц

Нелинейность

≤ 1 %

Поперечная чувствительность

≤ 5 %

Внешние параметры



Предел нагрузки (ударной)

± 5000 g

± 5000 g

± 5000 g

± 1000 g

± 1000 g

Температурный диапазон

-196до +121 0С

-196до +121 0С

-196до +121 0С

-196до +121 0С

-196до +121 0С

Чувс. к деформации крепления

< 0,005 (м/с2)/µε

< 0,005 (м/с2)/µε

< 0,02 (м/с2)/µε

< 0,005 (м/с2)/µε

< 0,02 (м/с2)/µε

Электрические параметры



Спектральный шум (10 Гц)

2456 (µм/с2)/√Гц

2456 (µм/с2)/√Гц

3924 (µм/с2)/√Гц

216 (µм/с2)/√Гц

216 (µм/с2)/√Гц

Спектральный шум (100 Гц)

607 (µм/с2)/√Гц

607 (µм/с2)/√Гц

1177 (µм/с2)/√Гц

58,9 (µм/с2)/√Гц

58,9 (µм/с2)/√Гц

Спектральный шум (1000 Гц)

156 (µм/с2)/√Гц

156 (µм/с2)/√Гц

294 (µм/с2)/√Гц

15,7 (µм/с2)/√Гц

15,7 (µм/с2)/√Гц

Аппаратные



Чувствительный элемент

Кварц

Кварц

Кварц

Кварц

Кварц

Нагрузка чувств. элемента

Сдвиговая

Сдвиговая

Сдвиговая

Сдвиговая

Сдвиговая

Изоляция

Герметичный

Герметичный

Герметичный

Герметичный

Герметичный

Материал корпуса

Титан

Титан

Титан

Титан

Титан

Масса

10,5 грамм

10,5 грамм

2,0 грамм

40 грамм

40 грамм

Разъем

10-32 Coaxial Jack

10-32 Coaxial Jack

5-44 Coaxial Jack

10-32 Coaxial Jack

10-32 Coaxial Jack

Расположение разъема

Боковой

Верхний

Боковой

Боковой

Верхний

Крепление

10-32 "розетка"

10-32 "розетка"

5-40 шпилька

10-32 "розетка"

10-32 "розетка"

Аксессуары в комплекте

Наличие аксессуаров уточняйте у официального представителя ООО "Новатест"

Промышленный высокотемпературный акселерометр со встроенным кабелем и усилителем заряда

Модель акселерометра

600В13

600А14





Чувствительность

100 мВ/g

10 мВ/g

Динамический диапазон

± 50 g

± 500 g

Частотный диапазон (± 5%)

4,7 - 3500 Гц

4,7 - 4000 Гц

Частотный диапазон (± 10%)

3,4 - 5000 Гц

3,4 - 5000 Гц

Разрешение

4415 µм/с2

28500 µм/с2

Резонансная частота

20 кГц

21 кГц

Нелинейность

≤ 1 %

Поперечная чувствительность

≤ 5 %

Внешние параметры



Предел нагрузки (ударной)

± 1000 g

± 1000 g

Температурный диапазон

-54до +482 0С

-54до +482 0С

Чувс. к деформации крепления

< 0,06 (м/с2)/µε

< 0,49 (м/с2)/µε

Электрические параметры



Спектральный шум (10 Гц)

294 (µм/с2)/√Гц

1815 (µм/с2)/√Гц

Спектральный шум (100 Гц)

78 (µм/с2)/√Гц

540 (µм/с2)/√Гц

Спектральный шум (1000 Гц)

39 (µм/с2)/√Гц

295 (µм/с2)/√Гц

Аппаратные



Нагрузка чувств. элемента

Сжатие

Сжатие

Изоляция

Герметичный

Герметичный

Материал корпуса

Инконел

Инконел

Масса

300 грамм

270 грамм

Разъем

3 мкабель - 2-pin MIL-C-5015

3 мкабель - 2-pin MIL-C-5015

Расположение разъема

Боковой

Боковой

Крепление

3 отверстия

3 отверстия

Аксессуары в комплекте

Наличие аксессуаров уточняйте у официального представителя ООО "Новатест"



ДАТЧИК ДИНАМИЧЕСКОЙ ДЕФОРМАЦИИ ДЛЯ МНОГОРАЗОВОГО ИСПОЛЬЗОВАНИЯ

В ICP® - датчике динамической деформации используется кварцевый чувствительный элемент, размещенный в прочном титановом корпусе. Устройство многоразового применения крепится на объект исследования при помощи связующего. После проведения испытаний, датчик, с помощью съемника (в комплекте), снимается и его можно повторно использовать при следующих испытаниях.





  • Анализ распространения шума
  • Мониторинг механизмов
  • Испытания композиционных материалов
  • Активный контроль вибрации

Модель 740B02 — ICP® - датчик динамической деформации.

Чувствительность (± 20%)

50 мВ/µε



Частотный диапазон

0,5- 100 000 Гц

Разрешение

0,6нε

Резонансная частота

20 кГц

Нелинейность

≤ 1 %

Поперечная чувствительность

≤ 5 %

Внешние параметры



Температурный диапазон

-53до +121 0С

Электрические параметры



Спектральный шум (10 Гц)

70 (µм/с2)/√Гц

Спектральный шум (100 Гц)

20 (µм/с2)/√Гц

Спектральный шум (1000 Гц)

5 (µм/с2)/√Гц

Аппаратные



Чувствительный элемент

Керамика

Материал корпуса

Титан

Масса

0,5 грамм

Размер, мм

5,1 х 15,2 х 1,8

Разъем

3 мкабель с 10-32 на конце

Крепление

На клей



ТРЕХКОМПОНЕНТНЫЙ ICP® - АКСЕЛЕРОМЕТР ДЛЯ ИССЛЕДОВАНИЯ КОМФОРТА ПРИ ДВИЖЕНИИ ТРАНСПОРТА

Трехкомпонентный датчик служит для измерения вибрации тела при движении транспортного средства. Акселерометр располагается в резиновом корпусе, имеющем форму пластины, который размещается под сидящим человеком или крепится на теле.





  • Исследование комфорта оператора
  • Анализ транспортной вибрации
  • Конструирование кресел
  • Испытания элементов крепления кресел и исследование демпфирования

Модель 356B41— Трехкомпонентный ICP® - акселерометр для установки в подушки сиденья.

Чувствительность (±10%)

100 мВ/g



Динамический диапазон

± 10 g

Частотный диапазон (± 5%)

0,5 - 1000 Гц

Разрешение

0,002 м/с2 (СКЗ)

Резонансная частота

≥ 27 кГц

Нелинейность

≤ 1 %

Поперечная чувствительность

≤ 5 %

Внешние параметры



Температурный диапазон

-10до +50 0С

Электрические параметры



Спектральный шум (10 Гц)

98 (µм/с2)/√Гц

Спектральный шум (100 Гц)

39 (µм/с2)/√Гц

Спектральный шум (1000 Гц)

20 (µм/с2)/√Гц

Аппаратные



Чувствительный элемент

Керамика

Материал корпуса

Титан

Масса

272 грамм

Размер, мм

200 х 12

Разъем

1,5 мкабель с 4-pin на конце

Крепление

5-40 "розетка"



УЛЬТРА-ВЫСОКОЧАСТОТНЫЙ АКСЕЛЕРОМЕТР ICP®

Акселерометр модель 352А60 это уникальный датчик с частотным диапазоном до 60 кГц, что позволяет проводить исследования в области высоких частот.



  • Высокочастотные испытания



Модель 352A60— Ультра-высокочастотный ICP® акселерометр (до 60 кГц).

Характеристики

Значения в системе СИ



Чувствительность

10 мВ/g

Динамический диапазон

± 500g

Частотный диапазон (± 3 дБ)

5 - 60000 Гц

Разрешение

0,02 м/с2 (СКЗ)

Резонансная частота

≥ 95 кГц

Нелинейность

≤ 1 %

Поперечная чувствительность

≤ 5 %

Внешние параметры



Предел нагрузки (ударной)

± 5000 g

Температурный диапазон

-54до +121 0С

Чувс. к деформации крепления

< 0,49 (м/с2)/µε

Электрические параметры



Спектральный шум (10 Гц)

1570 (µм/с2)/√Гц

Спектральный шум (100 Гц)

390 (µм/с2)/√Гц

Спектральный шум (1000 Гц)

147 (µм/с2)/√Гц

Аппаратные



Нагрузка чувств. элемента

Сдвиговая

Изоляция

Герметичный

Материал корпуса

Нерж. сталь

Масса

6,0 грамм

Разъем

5-44 CoaxialJack

Расположение разъема

Верхний

Крепление

10-32 шпилька



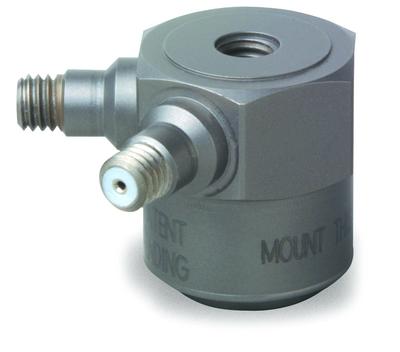

ИМПЕДАНСНАЯ ГОЛОВКА ICP® модель 288D01

Датчик служит для одновременного измерения нагрузки, приложенной в точке возбуждения и ускорения отклика объекта испытания, выполняемого для определения таких параметров, как механической подвижности и механического импеданса. Устройство состоит из высокоточного акселерометра и датчика силы с кварцевым чувствительным элементом, размещенных в общем корпусе и предназначено, в первую очередь, для использования с вибростендами.



  • Прочностные испытания
  • Модальные испытания





Акселерометр

Датчик силы



Чувствительность (±10%)

100 мВ/g

22.4мВ/Н

Динамический диапазон

± 50 g

± 222,4 Н

Частотный диапазон (± 5%)

1 - 5000 Гц

-

Разрешение

0,02 м/с2 (СКЗ)

0,02 м/с2 (СКЗ)

Резонансная частота

≥ 20кГц



Нелинейность

≤ 1 %



Поперечная чувствительность

≤ 5 %



Макс. нагрузка на датчик

-

2224 Н

Внешние параметры



Температурный диапазон

-18 до +95 0С

Электрические параметры



Спектральный шум (1 Гц)

1962 (µм/с2)/√Гц

Спектральный шум (10 Гц)

490,5 (µм/с2)/√Гц

Спектральный шум (100 Гц)

98,1 (µм/с2)/√Гц

Спектральный шум (1000 Гц)

29,4 (µм/с2)/√Гц

Аппаратные





Чувствительный элемент

Керамика

Кварц

Материал корпуса

Титан

Масса

19,2 грамм

Размер, мм

11/16 х 20,83

Разъем

10-32 Coaxial Jack

Крепление

10-32 "розетка"

*
